....DISPLAY & COUNTER BOARD SET .... > ET-BIG 7 I2C


ET-BIG 7X1 I2C




ET-BIG 7X2 I2C SLAVE



ET-BIG 7X2 I2C MASTER




    ET-BIG 7X1 I2C (P-ET-A-00597) [ 450.- ยังไม่รวม Vat]
    ET-BIG 7X2 I2C SLAVE ((P-ET-A-00598)) [ 890.- ยังไม่รวม Vat]
    ET-BIG 7X2 I2C MASTER (P-ET-A-00599) [ 1,390.- ยังไม่รวม Vat]


ตลิป: การต่อ BBC MICRO:BIT ทางพอร์ต I2C เข้ากับบอร์ดต่างๆ ของ ETT

คลิป: การต่อบอร์ด ET-DSP I2C Master เข้ากับ ET-DSP I2C Slave

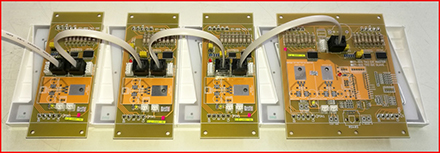

การต่อสาย I2C BUS บอร์ดต่างๆ เข้าด้วยกัน

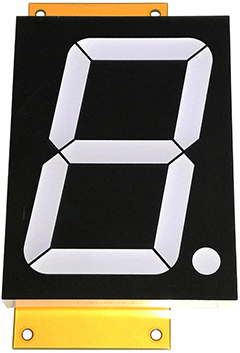

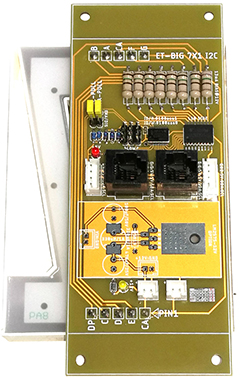

         คุณสมบัติ ET-BIG 7X1 I2C
            ET-BIG 7X1 I2C บอร์ดแสดงผล DISPLAY 7SEGMENT แบบ 1 หลักขนาด ใหญ่สีแดง สูง 4 นิ้ว
            รับการควบคุมแสดงผลผ่านทาง PORT I2C สามารถต่อกับ บอร์ดไมโครคอนโทรลเลอร์ต่างๆ ได้โดยง่าย
            เช่น ET-MEGA32U4-RS485, ET-ESP8266-RS485, BBC MICRO:BIT และด้วยการต่อแบบ I2C นี้ สามารถต่อ
            ET-BIG 7X1 I2C ได้ 8 บอร์ด
      ET-BIG 7X1 I2C (P-ET-A-00597) [ 450.- ยังไม่รวม Vat]

            [ >> ] จอแสดงผลแบบ LED 7 SEGMENT สีแดง ความสูง 4 นิ้ว จำนวน 1 หลัก
            [ >> ] ใช้ I2C ในการรับข้อมูล เบอร์ PCF8575 ในการรับข้อมมูลมาแสดงผลร่วมกับ ULN2803
            [ >> ] มี JUMPER เลือกกำหนดตำแหน่งแอดเดรสของบอร์ดได้ 8 ตำแหน่ง สามารถต่อ ET-BIG 7X1 I2C
                       ได้ 8 บอร์ด (8 หลัก)
            [ >> ] มีขั้วต่อ I2C BUS แบบ 4 PIN WAFER 2.50 mm. และแบบ RJ11 6 PIN FEMALE จำนวนอย่างละ 2 ชุด
                      ใช้ต่อเข้าบอร์ด และต่อออกจากบอร์ด
            [ >> ] ใช้ POWER +12VDC ในการทำงานของ 7SEGMENT แบบ 2 PIN WAFER 2.50 mm. 2 ชุด และ +5VDC
                      ในการทำงานของ PCF8575 จากขั้วต่อ I2C BUS
            [ >> ] ขนาดส่วน DISPLAY 1 หลัก 9 x 12.1 cm.
            [ >> ] ขนาด PCB รวม 6.2 x 15.4 cm.
            [ >> ] ET-BIG 7X1 I2C ประกอบด้วย ...
                       [ 1 ] บอร์ด ET-BIG 7X1 I2C
                       [ 2 ] เอกสารการใช้งาน

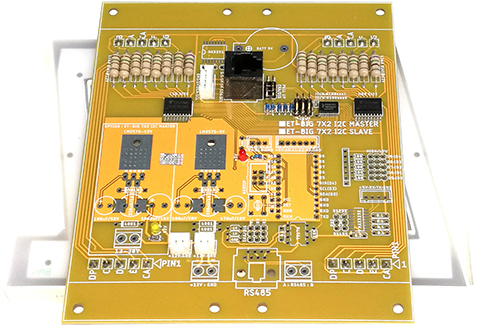

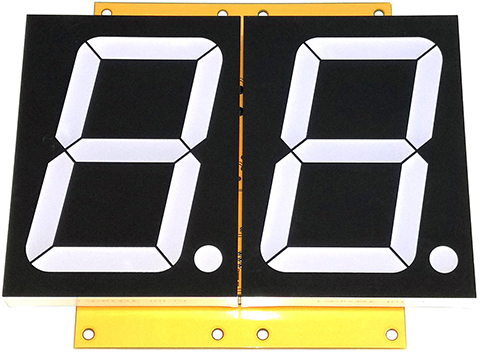

         คุณสมบัติ ET-BIG 7X2 I2C SLAVE
            ET-BIG 7X2 I2C SLAVE เป็นบอร์ดแสดงผล DISPLAY 7SEGMENT แบบ 2 หลัก ขนาดใหญ่ สีแดง สูง 4 นิ้ว
            ขนาด 2 หลัก รับการควบคุมแสดงผลผ่านทาง PORT I2C สามารถต่อกับ บอร์ดไมโครคอนโทรลเลอร์ต่างๆ
            ได้โดยง่าย เช่น ET-MEGA32U4-RS485, ET-ESP8266-RS485, BBC MICRO:BIT และด้วยการต่อแบบ I2C นี้
            สามารถต่อ ET-BIG 7X1 I2C ได้ 8 บอร์ด
    ET-BIG 7X2 I2C SLAVE ((P-ET-A-00598)) [ 890.- ยังไม่รวม Vat]

            [ >> ] จอแสดงผลแบบ LED 7 SEGMENT สีแดง ความสูง 4 นิ้ว จำนวน 2 หลัก
            [ >> ] มีขั้วต่อ I2C BUS แบบ 4 PIN WAFER 2.50 mm. และแบบ RJ11 6PIN FEMALE จำนวน 1 ชุด
            [ >> ] มี JUMPER เลือกกำหนดตำแหน่งแอดเดรสของบอร์ดได้ 8 ตำแหน่ง สามารถต่อ
                       ET-BIG 7X2 I2C SLAVE ได้ 8 บอร์ด (16 หลัก)
            [ >> ] ขนาดส่วน DISPLAY 2 หลัก 18.1 x 12.1 cm.
            [ >> ] ขนาด PCB รวม 13 x 15.4 cm.
            [ >> ] ET-BIG 7X2 I2C SLAVE ประกอบด้วย ...
                       [ 1 ] บอร์ด ET-BIG 7X2 I2C SLAVE
                       [ 2 ] เอกสารการใช้งาน

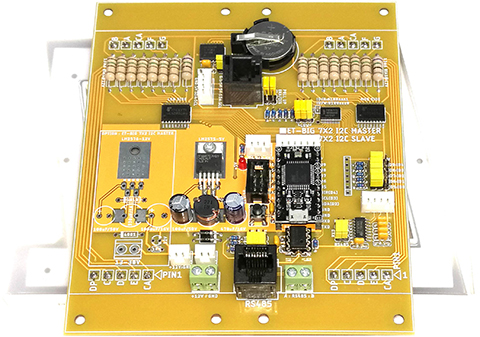

         คุณสมบัติ ET-BIG 7X2 I2C MASTER
            ET-BIG 7X2 I2C MASTER เป็นบอร์ดแสดงผล DISPLAY 7SEGMENT แบบ 2 หลัก ขนาดใหญ่ สีแดง สูง
            4 นิ้ว ขนาด 2 หลัก รับการควบคุมแสดงผลผ่านทาง PORT I2C สามารถต่อกับ บอร์ดไมโครคอนโทรลเลอร์
            ต่างๆ ได้โดยง่าย เช่น ET-MEGA32U4-RS485, ET-ESP8266-RS485, BBC MICRO:BIT และด้วยการต่อ
            แบบ I2C นี้ สามารถต่อ ET-BIG 7 I2C ได้ 8 บอร์ด นอกจากนี้ได้เพิ่มอุปกรณ์ต่างๆ และมี MCU
            ATMEGA32U4 ให้สามารถเขียนโปรแกรม สั่งงานจากตัวบอร์ดได้เลยสามารถนำไปประยุกต์ ใช้งาน
            ต่างๆ ได้ เช่น ป้ายบอกราคา, COUNTER นับจำนวน, บอกจำนวนรถเข้าออก ฯลฯ
    ET-BIG 7X2 I2C MASTER (P-ET-A-00599) [ 1,390.- ยังไม่รวม Vat]

            คุณสมบัติที่มีมากขึ้นจาก ET-DSP6 I2C SLAVE

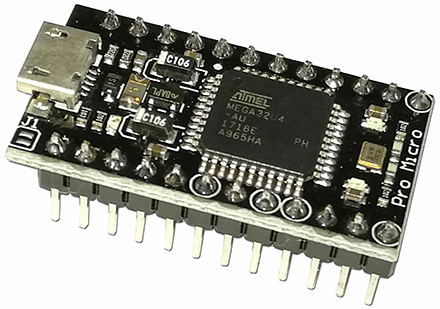

            [ >> ] ส่วน MCU ประจำบอร์ด ใช้บอร์ด PRO-MICRO 32U4 ในการสั่งงาน
                       [ - ] ATMEGA32U4
                                >> หน่วยความจำ FLASH 32 KBYTE
                                >> RAM 2.5 KBYTE
                                >> EEPROM 1 KBYTE
                       [ - ] มี USB PORT แบบ MICRO USB บนบอร์ด สามารถใช้โปรแกรม Arduino ในการเขียน
                                และพัฒนาโปรแกรมได้
            [ >> ] มี RTC (REAL TIME CLOCK) เบอร์ DS3232 พร้อม BATTERY 3V BACKUP
            [ >> ] มีขั้วต่อ IDE 6PIN มาตราฐาน AVR ISP
            [ >> ] มีวงจร LINE DRIVER แบบ RS485 HALF DUPLEX ไอซี 75176
                       [ - ] ขั้วต่อ 2 PIN TERMINAL 5.0 mm. RS485
                       [ - ] ขั้วต่อ RS485 FEMALE 8 PIN RS485
            [ >> ] มีวงจร LINE DRIVER แบบ RS232 ไอซี ICL3232 ขั้วต่อ 4 PIN WAFER 2.50 mm.
            [ >> ] มีขั้วต่อ 3 PIN WAFER 2.50 mm. สำหรับ GPIO (D10,+5V,GND)
            [ >> ] มีขั้วต่อ 6 PIN WAFER 2.50 mm. สำหรับ GPIO (A0, A1, A2, A3,+5V,GND)
            [ >> ] มี JUMPER 5 ชุด สำหรับเลือกตั้งค่า ID ADDRESS สำหรับใช้ในการตั้งค่า ID ของ
                      ของบอร์ดได้ในกรณีต่อแบบ RS485 (GPIO D5-D9)
            [ >> ] ใช้ POWER +12VDC แบบ 2 PIN WAFER 2.50 mm. 2 ชุด และ 2 PIN TERMINAL 5.0 mm.
                      พร้อมวงจร SWITCHING 5V/1A จาก +12VDC เป็นไฟเลี้ยงวงจร
            [ >> ] จอแสดงผลแบบ LED 7 SEGMENT สีแดง ความสูง 4 นิ้ว จำนวน 2 หลัก
            [ >> ] มีขั้วต่อ I2C BUS แบบ 4 PIN WAFER 2.50 mm. และแบบ RJ11 6PIN FEMALE จำนวน 1 ชุด
            [ >> ] มี JUMPER เลือกกำหนดตำแหน่งแอดเดรสของบอร์ดได้ 8 ตำแหน่ง สามารถต่อ
                       ET-BIG 7X2 I2C ได้ 8 บอร์ด (16 หลัก)
            [ >> ] ขนาดส่วน DISPLAY 2 หลัก 18.1 x 12.1 cm.
            [ >> ] ขนาด PCB รวม 13 x 15.4 cm.
            [ >> ] ET-BIG 7X2 I2C MASTER ประกอบด้วย ...
                       [ 1 ] บอร์ด ET-BIG 7X2 I2C MASTER
                       [ 2 ] เอกสารการใช้งาน





         OPTION ET-BIG 7X1 I2C and ET-BIG 7X2 I2C SLAVE/MASTER

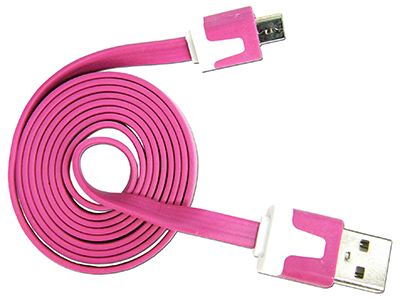

            [ >> ] CABLE USB/MICRO 1M (A-CB-A-00045) ราคา 65.- (ยังไม่รวม VAT)
                       สาย USB ยาว 1 เมตร ด้านหนึ่ง เป็น ขั้วต่อแบบ TYPE A ต่อเข้า คอมพิวเตอร์
                       อีกด้าน เป็นแบบ MICRO USB TYPE B MALE ต่อเข้ากับบอร์ด PRO-MICRO 32U4


            [ >> ] 4P-I2C-4P (P-CB-A-00042) ราคา 60.- (ยังไม่รวม VAT)
                       เป็นขั้วตัวเมีย HOUSING 4 PIN 2.50 mm. ทั้งสองด้าน สายยาว 20 cm.


            [ >> ] RJ-I2C-RJ (P-CB-A-00041) ราคา 60.- (ยังไม่รวม VAT)
                       เป็นขั้ว RJ11 ทั้งสองด้าน ขา 1 ตรงกับขา 1 ของอีกด้าน สายยาว 20 cm.


            [ >> ] 2P-2P-30CM (P-CB-A-00051) ราคา 30.- (ยังไม่รวม VAT)

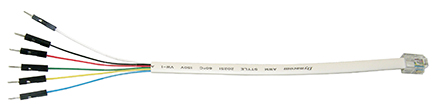

            [ >> ] RJ-I2C-M (P-CB-A-00039) ราคา 60.- (ยังไม่รวม VAT)
                       เป็นขั้ว RJ11 หนึ่งด้าน และขั้ว PIN HEADER ตัวผู้จำนวน 6 ตัว อีกด้าน สายยาว 20 cm.

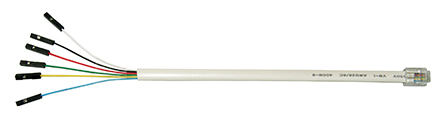

            [ >> ] RJ-I2C-F (P-CB-A-00040) ราคา 60.- (ยังไม่รวม VAT)
                       เป็นขั้ว RJ11 หนึ่งด้าน และขั้ว PIN HEADER ตัวเมียจำนวน 6 ตัว อีกด้าน สายยาว 20 cm.

            [ >> ] WAFER CON 2.50 mm. ขาตรงตัวผู้
                       [ 1 ] WAFER CON 6 PIN 2.50MM STRAIGHT (A-CO-A-00020) * 3.-
                       [ 2 ] WAFER CON 5 PIN 2.50MM STRAIGHT (A-CO-A-00293) * 2.-
                       [ 3 ] WAFER CON 4 PIN 2.50MM STRAIGHT (A-CO-A-00088) * 2.-
                       [ 4 ] WAFER CON 3 PIN 2.50MM STRAIGHT (A-CO-A-00168) * 2.-
                       [ 5 ] WAFER CON 2 PIN 2.50MM STRAIGHT (A-CO-A-00161) * 1.-

            [ >> ] HOUSING CON 2.50 mm. ตัวเมีย
                       [ 1 ] HOUSING CON 2.50MM 2 PIN (A-CO-A-00162) * 2.-
                       [ 2 ] HOUSING CON 2.50MM 3 PIN (A-CO-A-00169) * 2.-
                       [ 3 ] HOUSING CON 2.50MM 4 PIN (A-CO-A-00089) * 2.-
                       [ 4 ] HOUSING CON 2.50MM 5 PIN (A-CO-A-00268) * 2.-
                       [ 5 ] HOUSING CON 2.50MM 6 PIN (A-CO-A-00022) * 3.-
                       [ 6 ] ไส้ CON CRIMP 2.50MM (A-CO-T-00002) * 1.-





       ดาวน์โหลด :: Downloads

            [ 1 ] Catalog :: แคตาล็อก
            [ 2 ] CD-ROM




     * ราคาสินค้ายังไม่ได้รวมภาษีมูลค่าเพิ่ม
     * บริษัทขอสงวนสิทธิ์ในการเปลี่ยนแปลงรายละเอียดและราคาสินค้าโดยไม่แจ้งให้ทราบล่วงหน้า
